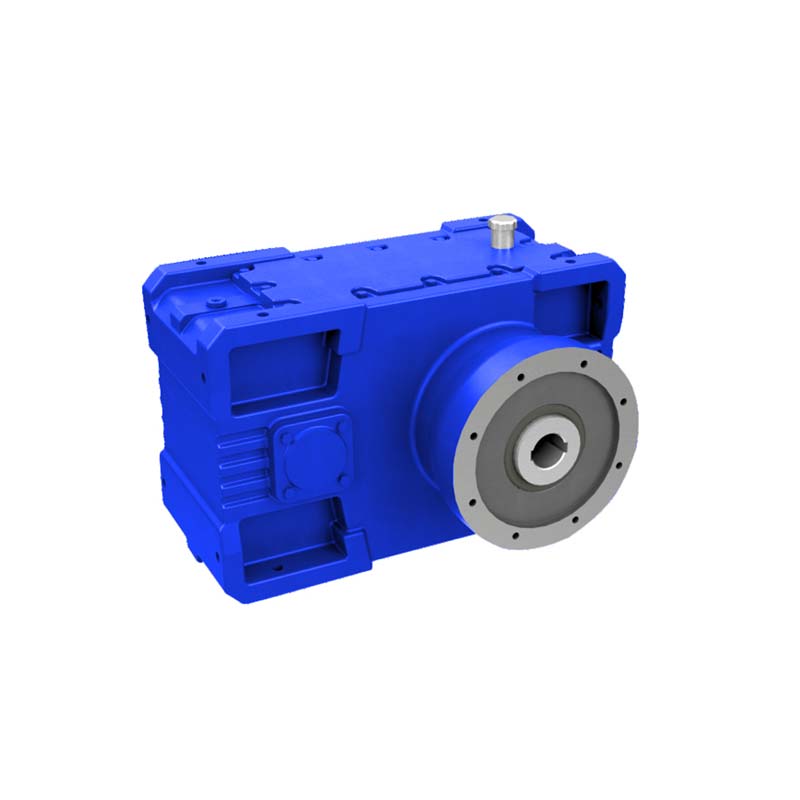

UnBoîte de vitesses d'extrudeuseest le cœur moteur d'une machine d'extrusion, conçu pour transmettre un couple et une puissance élevés du moteur à l'arbre de vis qui traite des matériaux tels que les plastiques, le caoutchouc et les composites. Il garantit un transfert de couple précis, un fonctionnement fluide et des performances fiables dans des conditions extrêmes de chaleur, de pression et de charge de travail continue.
Dans les lignes d'extrusion modernes, que ce soit pour la production de films, de feuilles, de profilés ou de tubes, la boîte de vitesses détermine l'efficacité globale de la machine, la cohérence du produit et la consommation d'énergie. Avec l’essor de l’extrusion à grande vitesse et des systèmes économes en énergie, la demande de boîtes de vitesses avancées, durables et conçues avec précision n’a jamais été aussi élevée.
Les boîtes de vitesses d'extrudeuse ne sont pas seulement des composants mécaniques ; ils constituent le lien central entre les systèmes d’entraînement et la transformation matérielle. Leur rôle pour assurer la synchronisation, la stabilité mécanique et le contrôle du couple influence directement la précision dimensionnelle et la qualité du produit final.
Le principe de fonctionnement d'une boîte de vitesses d'extrudeuse consiste à convertir la puissance du moteur en une sortie à couple élevé et à faible vitesse qui entraîne efficacement la vis de l'extrudeuse. La boîte de vitesses gère des charges de contrainte massives tout en conservant l'alignement et en minimisant les vibrations.
Mécanismes fonctionnels de base :
Transmission de puissance : convertit la rotation à grande vitesse du moteur en une sortie à vitesse inférieure et à couple élevé optimisée pour le fonctionnement des vis.
Répartition de la charge : utilise des engrenages hélicoïdaux et durcis pour répartir la tension uniformément, prolongeant ainsi la durée de vie et la stabilité.
Gestion thermique : les systèmes de lubrification et de refroidissement intégrés réduisent la friction et l'accumulation de chaleur.
Alignement de précision : assure un alignement coaxial entre le moteur et la vis de l'extrudeuse pour des performances sans vibrations.
Contrôle du bruit : la géométrie avancée des dents réduit les niveaux de bruit de fonctionnement, essentiels pour les environnements de production.
Pour illustrer l'excellence technique d'une boîte de vitesses bien conçue, vous trouverez ci-dessous un aperçu des spécifications d'une boîte de vitesses d'extrudeuse de qualité industrielle utilisée dans les applications d'extrusion de polymères :
| Paramètre | Gamme de spécifications | Description |
|---|---|---|
| Sortie de couple | 20 000 – 500 000 Nm | Convient aux extrudeuses monovis et double vis |
| Rapport de démultiplication | 8:1 – 20:1 | Optimisé pour une vitesse d'extrusion contrôlée |
| Entrée d'alimentation | Jusqu'à 900 kW | Compatible avec les moteurs d'entraînement hautes performances |
| Circuit de refroidissement | Lubrification à l'huile avec circuit refroidi par eau | Maintient un équilibre thermique optimal |
| Type d'engrenage | Acier allié hélicoïdal/trempé | Haute durabilité, faible bruit |
| Type de montage | Horizontale/Verticale | Adaptable à la configuration de production |
| Système de roulement | Paliers de butée robustes | Gère efficacement les charges axiales élevées |
| Matériau du boîtier | Fonte ductile ou acier allié | Améliore la rigidité et la résistance à la corrosion |
| Efficacité | ≥95 % | Assure une perte d’énergie minimale |
| Intervalle d'entretien | 5 000 heures de fonctionnement | Cycle facile d’inspection et de remplacement d’huile |
L’importance de l’Extruder Gearbox réside dans sa capacité à équilibrer l’efficacité énergétique, la précision et la longévité. Ce n’est pas seulement un composant de transmission, c’est un outil d’optimisation du système.
1. Densité de puissance améliorée
Les boîtes de vitesses d'extrudeuse modernes atteignent un couple de sortie plus élevé dans un boîtier compact. Cela améliore la flexibilité de l'installation et l'encombrement de la machine tout en conservant des performances robustes.
2. Durée de vie prolongée
Des engrenages conçus avec précision, des roulements de haute qualité et des systèmes de lubrification supérieurs garantissent la durabilité, minimisant les temps d'arrêt et les coûts de maintenance.
3. Économies d'énergie grâce à l'efficacité
Avec des taux d’efficacité supérieurs à 95 %, moins d’énergie est gaspillée sous forme de chaleur. Cela se traduit directement par des économies de coûts et une meilleure durabilité environnementale.
4. Réduction du bruit et des vibrations
La géométrie et l'alignement avancés des engrenages minimisent les niveaux de bruit, ce qui est crucial pour les environnements de production à grande vitesse et la sécurité des opérateurs.
5. Adaptabilité dans tous les secteurs
Les boîtes de vitesses pour extrudeuses sont utilisées dans divers secteurs, notamment :
Extrusion de plastique et de polymère
Traitement du caoutchouc et du silicone
Extrusion alimentaire et pharmaceutique
Lignes de recyclage et de mélange
6. Intégration de la surveillance intelligente
Les boîtes de vitesses de nouvelle génération comprennent des capteurs de couple, de vibration et de température, permettant une surveillance en temps réel et une maintenance prédictive, essentielles pour les environnements d'automatisation de l'Industrie 4.0.
Alors que les industries continuent d’exiger une production plus efficace et plus respectueuse de l’environnement, le rôle de la boîte de vitesses devient encore plus central pour atteindre les objectifs de performance et de durabilité.
L’avenir de la technologie Extruder Gearbox réside dans l’intégration numérique, l’innovation matérielle et la fabrication intelligente. Les fabricants adoptent des outils de simulation avancés, une surveillance intelligente de l’état et des matériaux légers pour redéfinir les performances des boîtes de vitesses.
1. Diagnostics intelligents et intégration IoT
Les boîtes de vitesses modernes sont équipées de capteurs intelligents qui enregistrent les données de couple, de température et de vibration en temps réel. Cette approche de maintenance prédictive évite les temps d'arrêt imprévus et prolonge la durée de vie.
2. Matériaux et revêtements à haute efficacité
Les fabricants d'engrenages adoptent des aciers alliés carburés et des revêtements avancés pour minimiser les pertes par friction et améliorer la résistance à la corrosion, en particulier dans les environnements de traitement des polymères très humides ou abrasifs.
3. Conception modulaire compacte
Les boîtes de vitesses pour extrudeuses évoluent vers des structures modulaires et compactes qui les rendent plus faciles à intégrer dans des systèmes automatisés et à moderniser des équipements plus anciens.
4. Fabrication durable
La géométrie des engrenages économes en énergie et les lubrifiants respectueux de l'environnement contribuent à des lignes de production durables, conformes aux objectifs ESG (environnementaux, sociaux et de gouvernance) modernes.
5. Ingénierie personnalisée pour des applications spécifiques à l'industrie
Les solutions sur mesure sont de plus en plus courantes, par exemple les réducteurs à double vis co-rotatifs pour le mélange de polymères ou les systèmes contrarotatifs pour l'extrusion de profilés en PVC.
Ces innovations entraînent une plus grande précision, une réduction du bruit et des émissions de carbone, établissant ainsi une nouvelle norme en matière d'efficacité d'extrusion dans le monde entier.
Q1 : Quel est le facteur le plus important lors de la sélection d’une boîte de vitesses d’extrudeuse à usage industriel ?
A1 : Le facteur le plus critique est la capacité de couple : la boîte de vitesses doit supporter la charge maximale du système d'extrusion sans panne. Les considérations secondaires incluent le rapport de transmission, la conception des roulements, le type de lubrification et la compatibilité avec la puissance du moteur. Une boîte de vitesses optimisée pour la plage de couple et de vitesse correcte maximisera le rendement et réduira les coûts de maintenance.
Q2 : À quelle fréquence une boîte de vitesses d'extrudeuse doit-elle être entretenue ou inspectée ?
A2 : Une inspection régulière doit avoir lieu toutes les 2 000 à 3 000 heures de fonctionnement, en se concentrant sur les niveaux d'huile, la température des roulements et les vibrations. Un cycle de maintenance complet, comprenant le remplacement de l'huile, le nettoyage du filtre et les contrôles d'alignement, doit être effectué environ toutes les 5 000 heures. La maintenance préventive réduit considérablement le risque d’usure des engrenages et d’arrêts imprévus des machines.
TOUS s'est imposé comme un fournisseur mondial de boîtes de vitesses d'extrudeuse avancées, alliant innovation, fiabilité et ingénierie personnalisée. Chaque boîte de vitesses est conçue avec des matériaux de première qualité, un usinage de précision et des normes de contrôle de qualité strictes qui répondent aux certifications internationales.
Les principaux avantages de la technologie de boîte de vitesses HEMU comprennent :
Efficacité de transmission de couple exceptionnelle pour les applications lourdes
Fonctionnement silencieux et sans vibrations grâce à une géométrie d'engrenage optimisée
Systèmes de dissipation thermique et de lubrification supérieurs pour un fonctionnement continu
Personnalisation modulaire pour différentes configurations d'extrusion et types de vis
Performances éprouvées dans les lignes mondiales de fabrication de plastique et de caoutchouc
TOUScontinue d'investir dans la R&D, les diagnostics numériques et les technologies de fabrication intelligentes pour améliorer la durabilité et la durabilité des boîtes de vitesses. Sa mission est d'aider les fabricants à atteindre une productivité maximale avec un minimum de gaspillage d'énergie, en s'alignant sur les besoins changeants des industries d'extrusion modernes.
Pour plus de détails sur les spécifications du produit, les options de personnalisation ou une consultation technique sur les boîtes de vitesses d'extrudeuse,Contactez-nous pour découvrir comment HEMU peut fournir des solutions axées sur les performances et adaptées à vos objectifs de production.
