Utilisez les avantages de la combinaison compacte de puissants unités de vitesse hélicoïdale et des moteurs AC.
Nos modules de vitesse hélicoïdaux de la série R..DR .. se démarquent avec leurs ratios d'unité de vitesse finement étalés et leur variété.

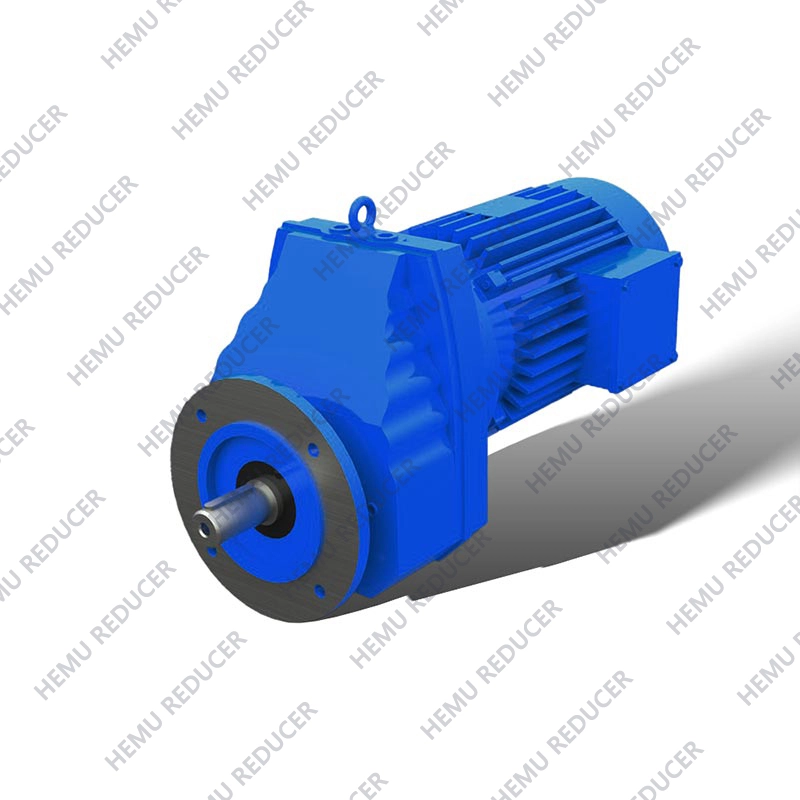

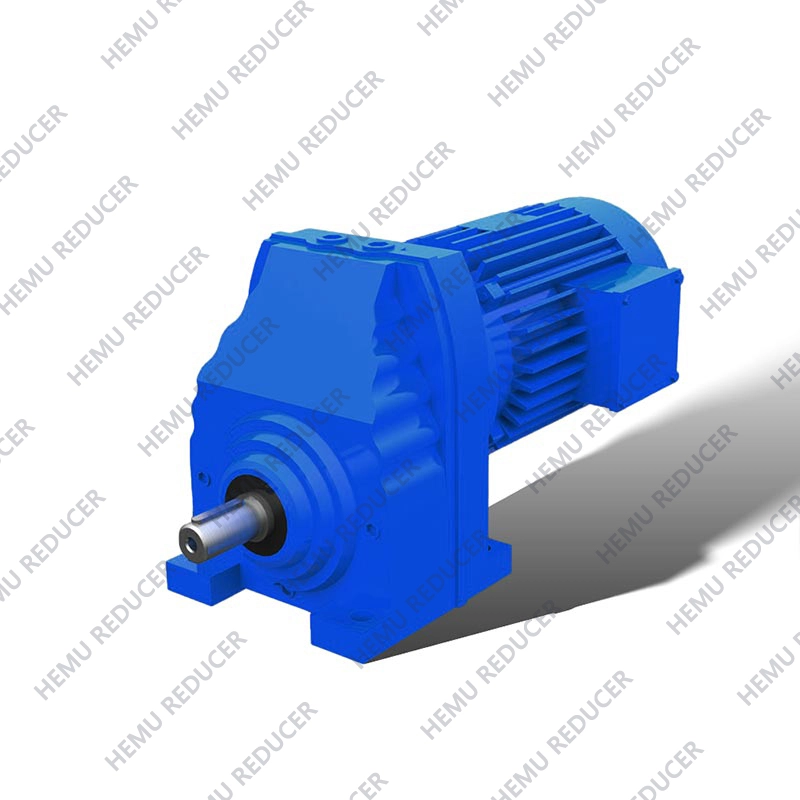

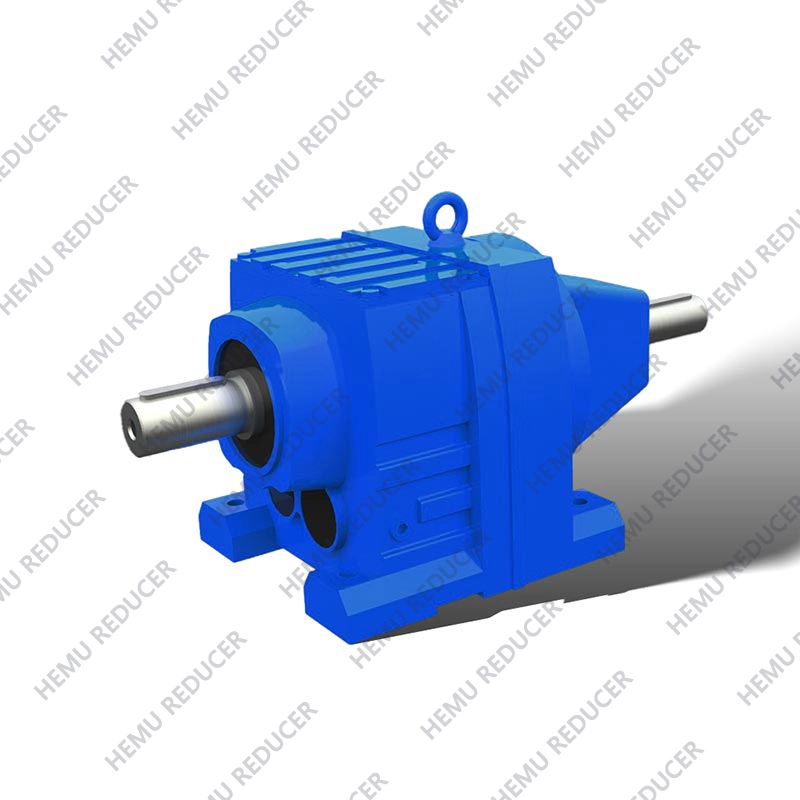

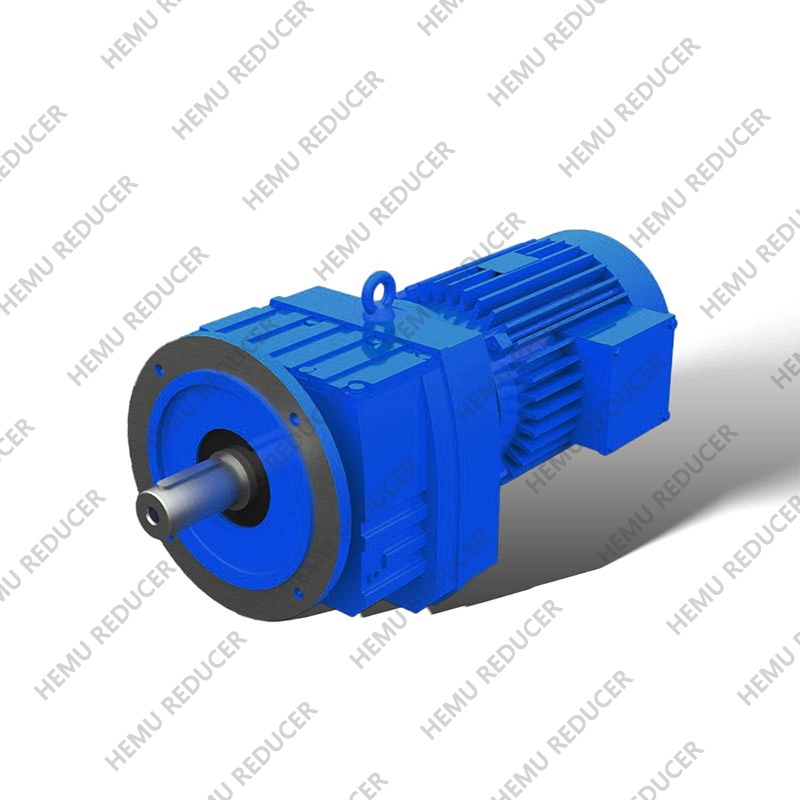

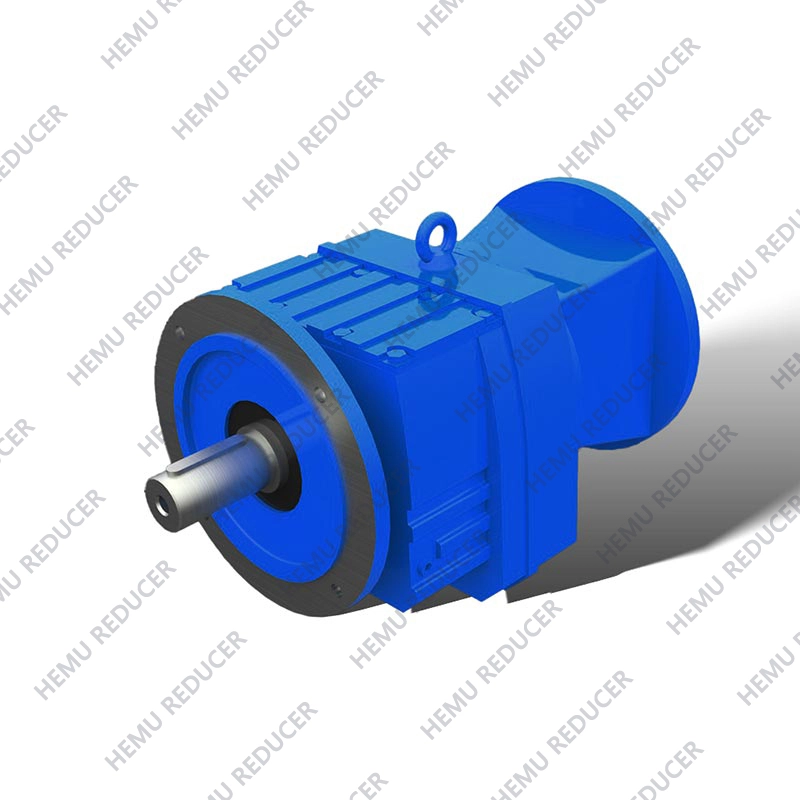

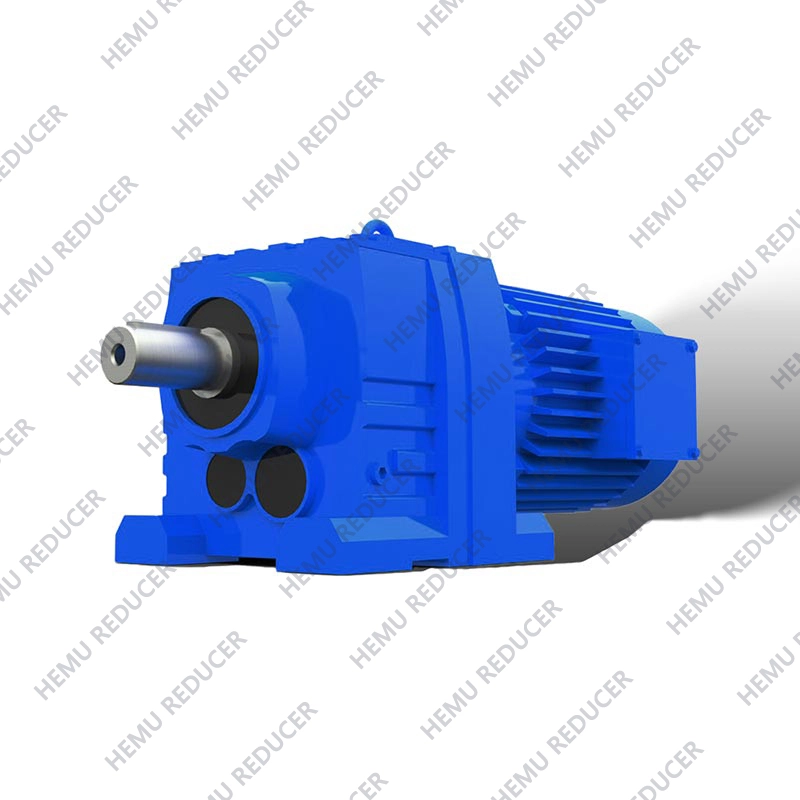

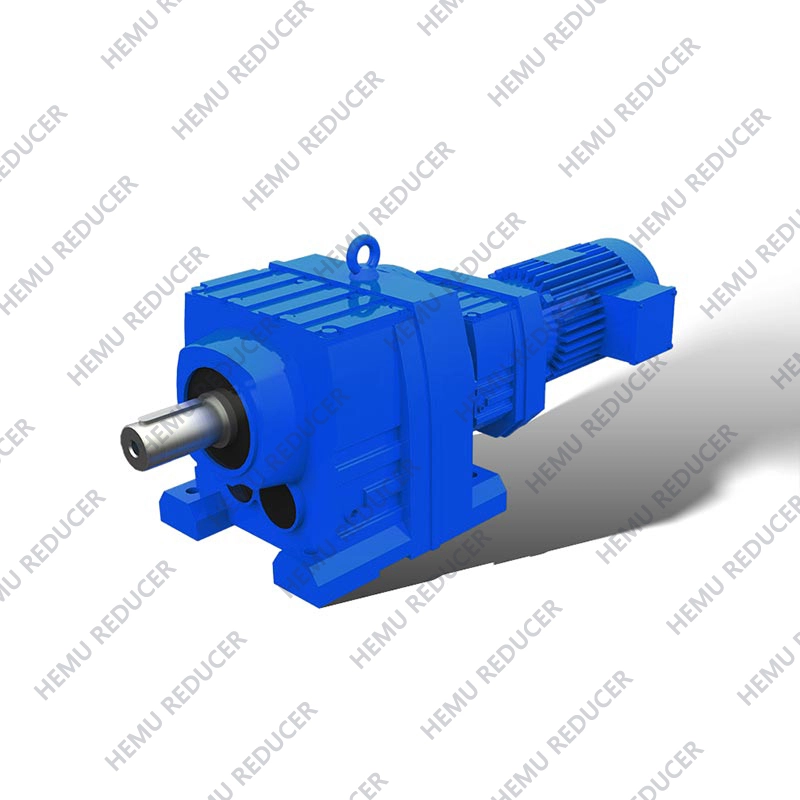

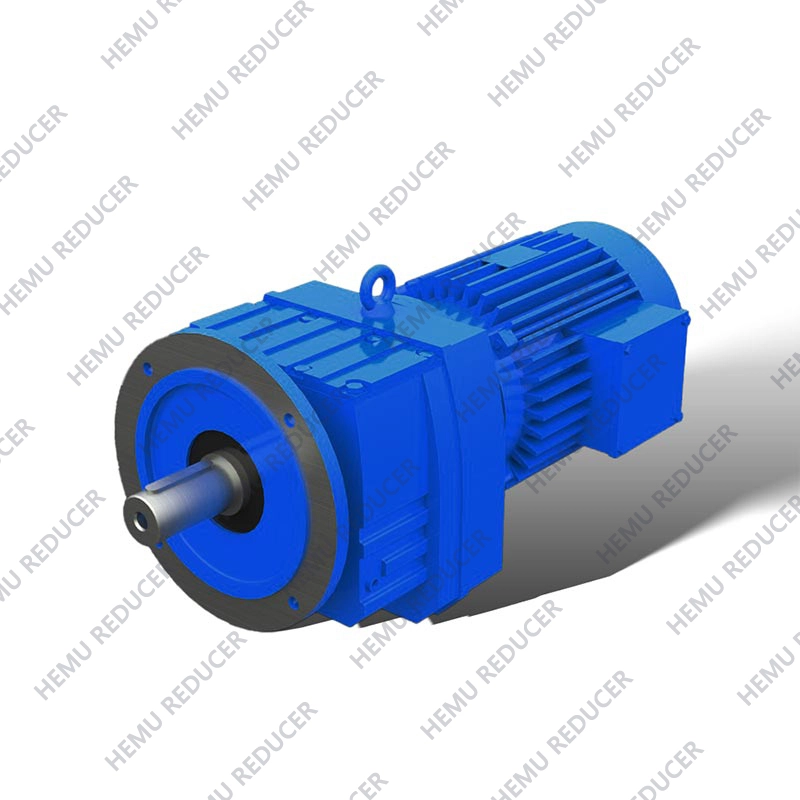

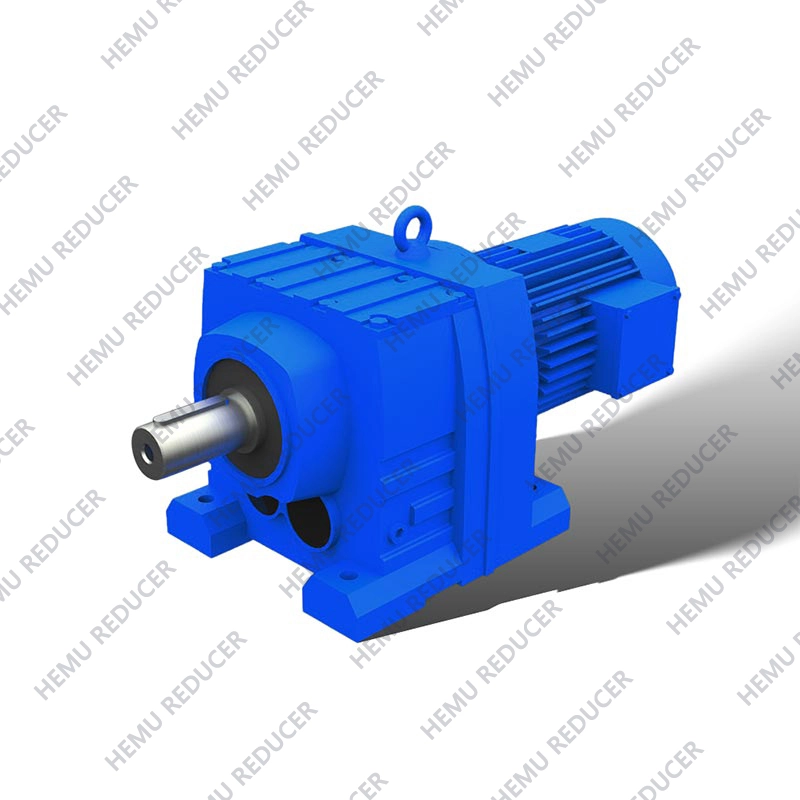

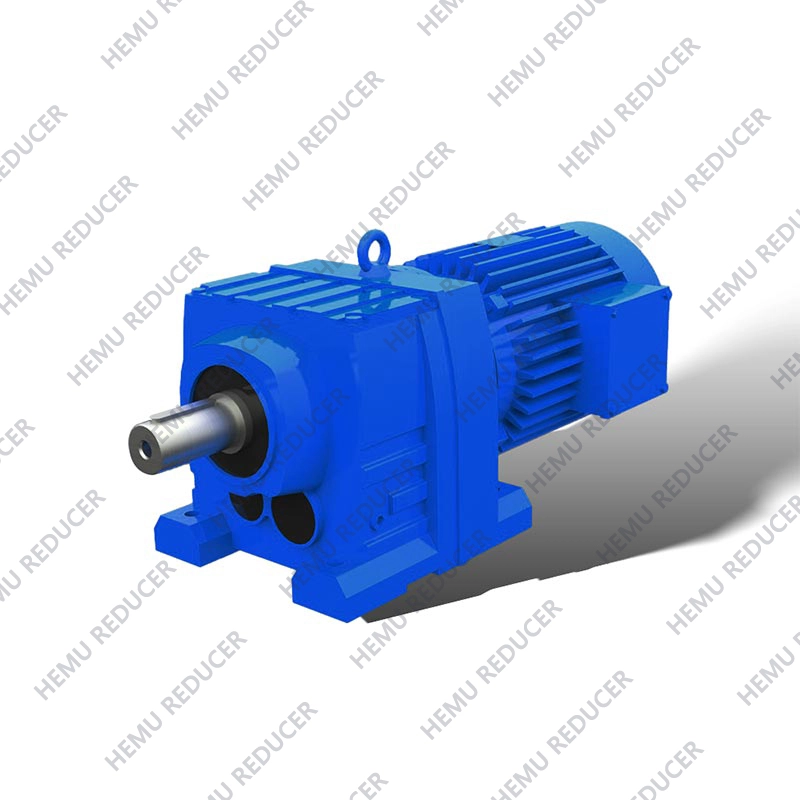

Série HR Série Hélicoptère Conception du moteur de l'équipement:Les engrenages hélicoïdaux offrent une efficacité de transmission plus élevée et un bruit plus faible par rapport aux engrenages à éperon, ce qui les rend adaptés aux scénarios d'application à grande vitesse et à usage lourd.
Structure compacte:Le moteur de vitesse hélicoïdal de la série HR est généralement conçu de manière compacte pour économiser l'espace d'installation, adapté aux applications à limite d'espace.
Rigidité élevée:Le moteur de l'engrenage hélicoïdal de la série HR est fait de matériaux à haute résistance à haute rigidité et durabilité, capables de résister à de grandes charges radiales et axiales.
1. Design modulaire élevé
2. Support de chargement élevé, transmission stable et faible niveau de bruit.
3. Scellant excellant, large éventail d'applications de l'industrie.
4. Efficacité élevée et économie.
5. Coût et faible entretien.
1.Harbor et expédition
2.Hoist and Transport
3. puissance électrique
4 4.
5.Iection et construction
6. Industrie du papier et légère
7. Industrie chimique et protection de l'environnement.etc.
| Matériel de logement | Fonte / fonte ductile |
| Dureté du logement | HBS190-240 |
| Matériau de vitesse | 20crmnti acier en alliage |
| Dureté de surface des engrenages | HRC58 ° ~ 62 ° |
| Dureté du noyau de vitesse | HRC33 ~ 40 |
| Matériel d'arbre d'entrée / sortie | 42crmo en acier en alliage |
| Dureté de l'arbre d'entrée / sortie | HRC25 ~ 30 |
| Précision d'usinage des engrenages | Broyage précis, 6 ~ 5 grade |
| Huile de graissage | GB L-CKC220-460, Shell Omala220-460 |
| Traitement thermique | Température, ciment, extinction, etc. |
| Efficacité | 94% ~ 96% (dépend de l'étape de transmission) |
| Bruit (max) | 60 ~ 68 dB |
| Temp. Rise (max) | 40 ° C |
| Temp. Élévation (huile) (max) | 50 ° C |
| Vibration | ≤ 20 µm |
| Contrecoup | ≤ 20 art |
| Marque de roulements | China Top Brand Bearring, HRB / LYC / ZWZ / C & U. Ou d'autres marques demandées, SKF, Fag, Ina, NSK. |
| Marque de joint d'huile | Nak --- Taiwan ou d'autres marques demandées |
| Taille | Dia solide de l'arbre. (mm) |
Hauteur centrale (mm) |
Diamètre de bride de sortie. (mm) |
Pouvoir (KW) |
Rapport | Couple admissible (N. M) |
Poids (KGS) |
| 17 | Φ20k6 | 75 | Φ120 / 140 | 0.18-0,75 | 3.83-74.84 | 85 | 4 |
| 27 | Φ25K6 | 90 | Φ120 / 140 | 0.18-3.00 | 3.37-135.09 | 130 | 5.5 |
| 37 | Φ25K6 | 90 | Φ160 / 200 | 0.18-3.00 | 3.33-134.82 | 200 | 8.5 |
| 47 | Φ30K6 | 115 | Φ160 / 200 | 0,18-5,50 | 3.83-176.88 | 300 | 10 |
| 57 | Φ35K6 | 115 | Φ200 / 250 | 0.18-7.50 | 4.39-186.89 | 450 | 18 |
| 67 | Φ35K6 | 130 | Φ200 / 250 | 0.18-7.50 | 4.29-199.81 | 600 | 25 |
| 77 | Φ40k6 | 140 | Φ250 / 300 | 0.18-11.00 | 5.21-195.24 | 820 | 36 |
| 87 | Φ50k6 | 180 | Φ300 / 350 | 0,55-22,00 | 5.36-246.54 | 1550 | 63 |
| 97 | Φ60m6 | 225 | Φ350 / 450 | 0,55-30.00 | 4.49-289.74 | 3000 | 101 |
| 107 | Φ70m6 | 250 | Φ350 / 450 | 2.20-45.00 | 5.06-249.16 | 4300 | 153 |
| 137 | Φ90m6 | 315 | Φ450 / 550 | 5.50-55.00 | 5.15-222.60 | 8000 | 220 |
| 147 | Φ110m6 | 335 | Φ450 / 550 | 11h00-90.00 | 5.0-16.31 | 13000 | 400 |
| 167 | Φ120m6 | 425 | Φ550 / 660 | 11h00-160.00 | 10.24-229.71 | 18000 | 700 |
