La boîte de vitesses en T Arbre a trois arbres: l'entrée et l'arbre de sortie s'étendant sur les deux côtés du boîtier. Il est généralement utilisé dans les réducteurs de matériel de moteur arrière. Les arbres d'entrée et de sortie sont de 90 degrés les uns aux autres.
1. Enveloppe: coulée avec fonte FC-25 en acier élevé
2. Équipement: adoption de traitement de la modulation en acier en alliage de haute qualité et de haute pureté 50CRMNT, par le traitement de l'extinction carburisée et le broyage et devient.
3. Fonds: Fait de traitement modulé en acier en alliage de haute pureté de haute qualité 40cr, avec une capacité de charge lourde en suspension élevée.
4. Roulement: équipé de roulements à rouleaux effilés en service lourd. 5;
5. Joints d'huile: joints d'huile à double ligne importés, avec une capacité de prévention des fuites de poussière et d'huile élevée.
1. Standard et divers, rapport 1: 1,1,5: 1,2: 1,3: 1, tous sont un rapport exact.
2. Lorsque le rapport n'est pas 1: 1 et que l'arbre de pignon est entrée, donc l'arbre transversal est
sortie réduite.
3. Lorsque l'arbre transversal est entrée, l'arbre du pignon est une sortie accrue.
4. Équipement conique en spirale, transmission stable, faible niveau de bruit, petites vibrations
et une forte capacité de chargement.
5. L'arbre d'entrée double est disponible.
6. Arbre de sortie multiple est disponible.
7. Toute position de montage est disponible.

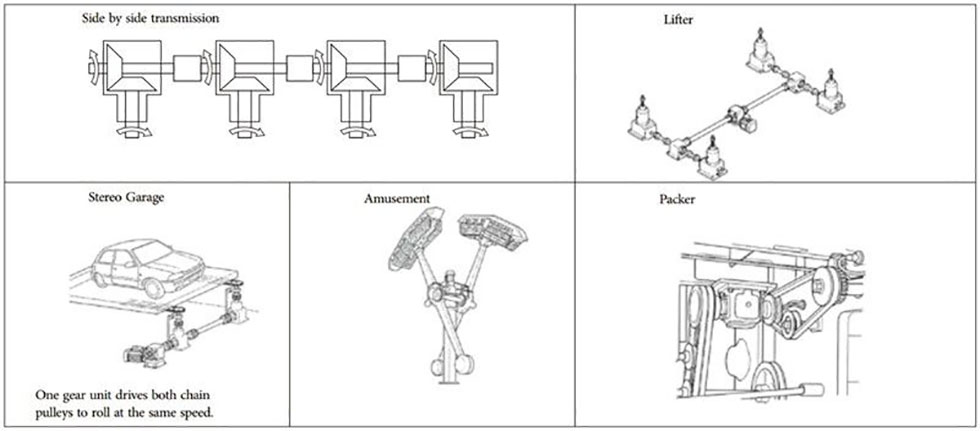

1. Agriculture et nourriture
2. Construction et construction
3. Forest and Paper
4. Traitement des métaux
5. Industrie chimique et protection de l'environnement
| Matériel de logement | Fonte / fonte ductile |
| Dureté du logement | HBS190-240 |
| Matériau de vitesse | 20crmnti acier en alliage |
| Dureté de surface des engrenages | HRC58 ° ~ 62 ° |
| Dureté du noyau de vitesse | HRC33 ~ 40 |
| Matériel d'arbre d'entrée / sortie | 42crmo en acier en alliage |
| Dureté de l'arbre d'entrée / sortie | HRC25 ~ 30 |
| Précision d'usinage des engrenages | Broyage précis, 6 ~ 5 grade |
| Huile de graissage | GB L-CKC220-460, Shell Omala220-460 |
| Traitement thermique | Température, ciment, extinction, etc. |
| Efficacité | 94% ~ 96% (dépend de l'étape de transmission) |
| Bruit (max) | 60 ~ 68 dB |
| Temp. Rise (max) | 40 ° C |
| Temp. Élévation (huile) (max) | 50 ° C |
| Vibration | ≤ 20 µm |
| Contrecoup | ≤ 20 art |
| Marque de roulements | China Top Brand Bearring, HRB / LYC / ZWZ / C & U. Ou d'autres marques demandées, SKF, Fag, Ina, NSK. |
| Marque de joint d'huile | Nak --- Taiwan ou d'autres marques demandées |
