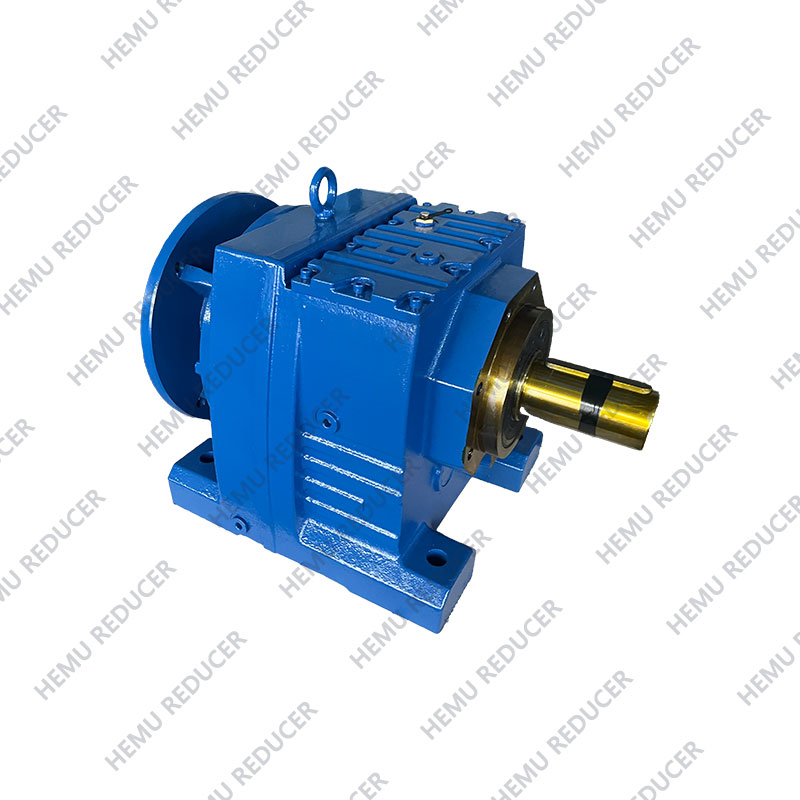

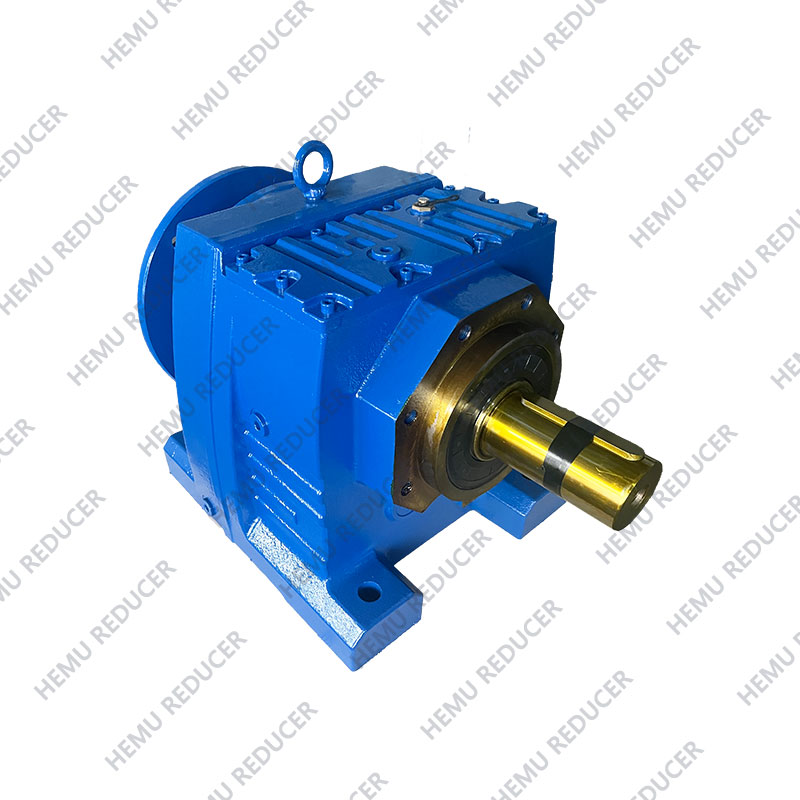

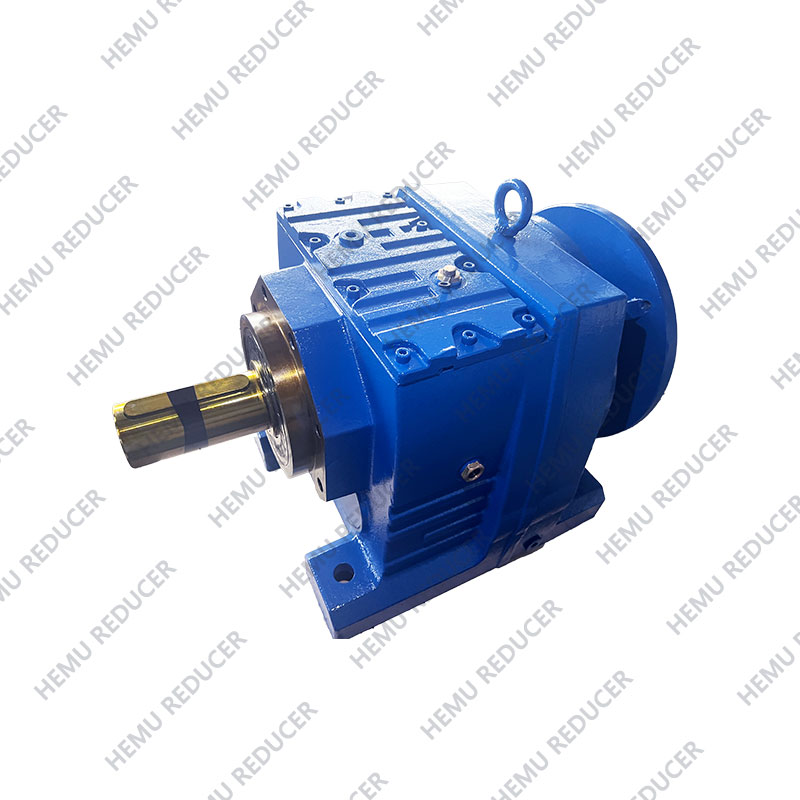

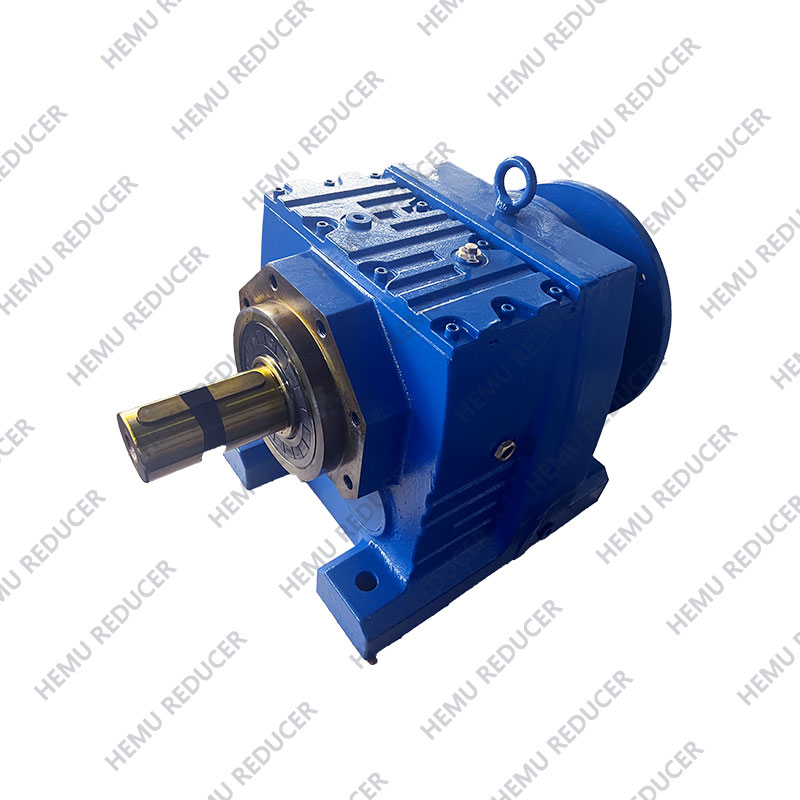

Conception de boîte de vitesses hélicoïdale en ligne série HR :Offre d'engrenages hélicoïdaux
une efficacité de transmission plus élevée et un bruit plus faible par rapport aux engrenages droits, ce qui rend
ils conviennent aux scénarios d’applications à grande vitesse et à usage intensif.
Structure compacte :Les boîtes de vitesses hélicoïdales en ligne de la série HR sont
généralement conçu de manière compacte pour économiser de l'espace d'installation, adapté à
applications limitées en espace.
Haute rigidité :Les boîtes de vitesses hélicoïdales en ligne de la série HR sont constituées de
matériaux à haute résistance avec une rigidité et une durabilité élevées, capables de
résister à de grandes charges radiales et axiales.
1. Conception modulaire élevée
2. Support de chargement élevé, transmission stable et faible niveau de bruit.
3.Excellente étanchéité, large gamme d’applications industrielles.
4. Haute efficacité et économie d'énergie.
5. Économisez des coûts et un faible entretien.
1.Port et expédition
2. Palan et transport
3. Énergie électrique
4. Extraction du charbon
5.Ciment et construction
6. Industrie du papier et légère
7. Industrie chimique et protection de l'environnement. Etc.
| Matériau du boîtier | Fonte/Fonte ductile |
| Dureté du boîtier | HBS190-240 |
| Matériau des engrenages | Acier allié 20CrMnTi |
| Dureté superficielle des engrenages | HRC58°~62° |
| Dureté du noyau d'engrenage | HRC33 ~ 40 |
| Matériau de l'arbre d'entrée/sortie | Acier allié 42CrMo |
| Dureté de l'arbre d'entrée/sortie | HRC25 ~ 30 |
| Précision d'usinage des engrenages | Meulage précis, qualité 6 ~ 5 |
| Huile de graissage | GB L-CKC220-460, coque Omala220-460 |
| Traitement thermique | Trempe, cémentation, trempe, etc. |
| Efficacité | 94 % ~ 96 % (dépend de l'étape de transmission) |
| Bruit (MAX) | 60 ~ 68dB |
| Temp. Montée (MAX) | 40°C |
| Temp. Montée (pétrole)(MAX) | 50°C |
| Vibration | ≤20µm |
| Contrecoup | ≤20Arcmin |
| Marque de roulements | Roulement de marque supérieure en Chine, HRB/LYC/ZWZ/C&U. Ou autres marques demandées, SKF, FAG, INA, NSK. |
| Marque de joint d'huile | NAK --- Taiwan ou autres marques demandées |
| Taille | Diamètre plein de l'arbre. (mm) |
Hauteur centrale (mm) |
Diamètre de la bride de sortie. (mm) |
Pouvoir (kW) |
Rapport | Couple admissible (N.M) |
Poids (KGS) |
| 17 | Φ20K6 | 75 | Φ120/140 | 0,18-0,75 | 3.83-74.84 | 85 | 4 |
| 27 | Φ25K6 | 90 | Φ120/140 | 0,18-3,00 | 3.37-135.09 | 130 | 5.5 |
| 37 | Φ25K6 | 90 | Φ160/200 | 0,18-3,00 | 3.33-134.82 | 200 | 8.5 |
| 47 | Φ30K6 | 115 | Φ160/200 | 0,18-5,50 | 3,83-176,88 | 300 | 10 |
| 57 | Φ35K6 | 115 | Φ200/250 | 0,18-7,50 | 4,39-186,89 | 450 | 18 |
| 67 | Φ35K6 | 130 | Φ200/250 | 0,18-7,50 | 4.29-199.81 | 600 | 25 |
| 77 | Φ40K6 | 140 | Φ250/300 | 0h18-11h00 | 5.21-195.24 | 820 | 36 |
| 87 | Φ50K6 | 180 | Φ300/350 | 0h55-22h00 | 5.36-246.54 | 1550 | 63 |
| 97 | Φ60m6 | 225 | Φ350/450 | 0,55-30,00 | 4.49-289.74 | 3000 | 101 |
| 107 | Φ70m6 | 250 | Φ350/450 | 14h20-45h00 | 5.06-249.16 | 4300 | 153 |
