Profitez des avantages de la combinaison compacte de réducteurs à engrenages cylindriques puissants et de moteurs triphasés.
Nos motoréducteurs à engrenages cylindriques de la série R..DR.. se distinguent par leurs rapports de réducteurs finement étagés et leur diversité.

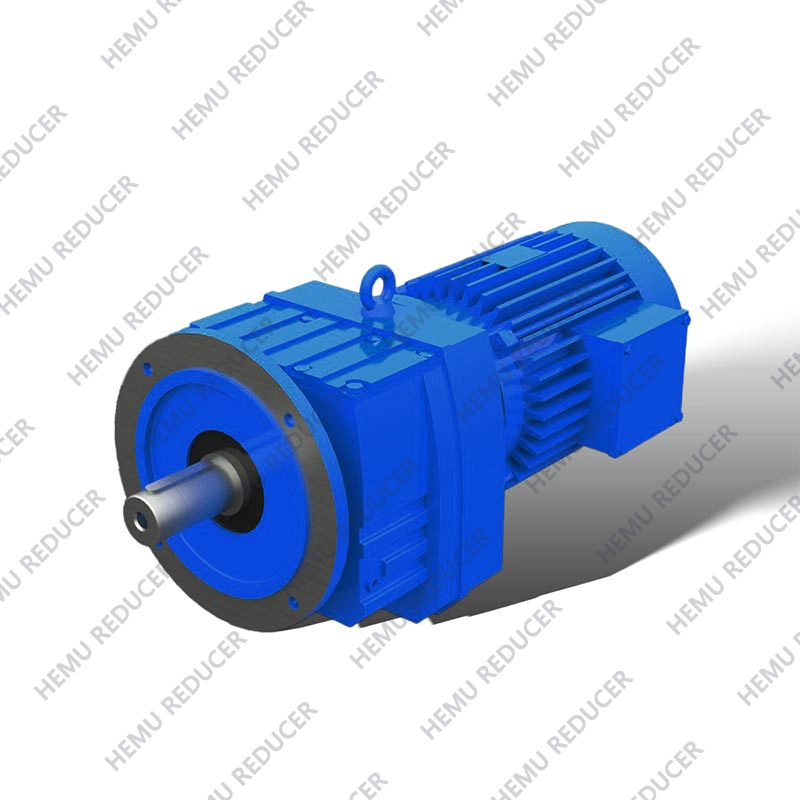

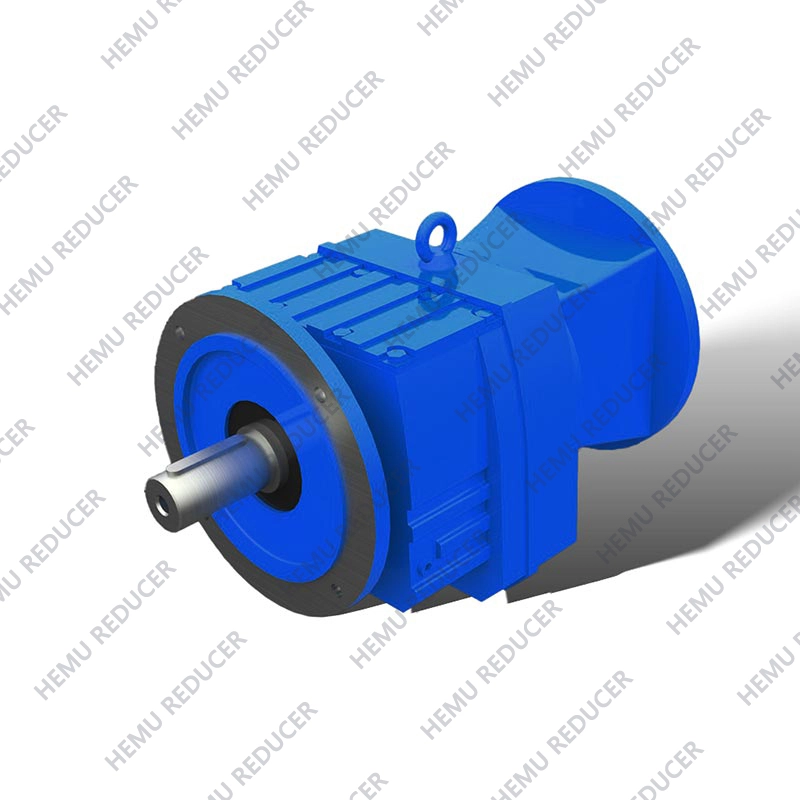

Conception de moteur à engrenages hélicoïdaux série HR :Les engrenages hélicoïdaux offrent une efficacité de transmission plus élevée et un bruit plus faible par rapport aux engrenages droits, ce qui les rend adaptés aux scénarios d'applications à grande vitesse et à usage intensif.
Structure compacte :Les moteurs à engrenages hélicoïdaux de la série HR sont généralement conçus de manière compacte pour économiser de l'espace d'installation, adaptés aux applications limitées en espace.
Haute rigidité :Les moteurs à engrenages hélicoïdaux de la série HR sont fabriqués à partir de matériaux à haute résistance avec une rigidité et une durabilité élevées, capables de résister à de grandes charges radiales et axiales.
1. Conception modulaire élevée
2. Support de chargement élevé, transmission stable et faible niveau de bruit.
3.Excellente étanchéité, large gamme d’applications industrielles.
4. Haute efficacité et économie d'énergie.
5. Économisez des coûts et un faible entretien.
1.Port et expédition
2. Palan et transport
3. Énergie électrique
4. Extraction du charbon
5.Ciment et construction
6. Industrie du papier et légère
7. Industrie chimique et protection de l'environnement. Etc.
| Matériau du boîtier | Fonte/Fonte ductile |
| Dureté du boîtier | HBS190-240 |
| Matériau des engrenages | Acier allié 20CrMnTi |
| Dureté superficielle des engrenages | HRC58°~62° |
| Dureté du noyau d'engrenage | HRC33 ~ 40 |
| Matériau de l'arbre d'entrée/sortie | Acier allié 42CrMo |
| Dureté de l'arbre d'entrée/sortie | HRC25 ~ 30 |
| Précision d'usinage des engrenages | Meulage précis, qualité 6 ~ 5 |
| Huile de graissage | GB L-CKC220-460, coque Omala220-460 |
| Traitement thermique | Trempe, cémentation, trempe, etc. |
| Efficacité | 94 % ~ 96 % (dépend de l'étape de transmission) |
| Bruit (MAX) | 60 ~ 68dB |
| Temp. Montée (MAX) | 40°C |
| Temp. Montée (pétrole)(MAX) | 50°C |
| Vibration | ≤20µm |
| Contrecoup | ≤20Arcmin |
| Marque de roulements | Roulement de marque supérieure en Chine, HRB/LYC/ZWZ/C&U. Ou autres marques demandées, SKF, FAG, INA, NSK. |
| Marque de joint d'huile | NAK --- Taiwan ou autres marques demandées |
| Taille | Diamètre plein de l'arbre. (mm) |
Hauteur centrale (mm) |
Diamètre de la bride de sortie. (mm) |
Pouvoir (kW) |
Rapport | Couple admissible (N.M) |
Poids (KGS) |
| 17 | Φ20K6 | 75 | Φ120/140 | 0,18-0,75 | 3.83-74.84 | 85 | 4 |
| 27 | Φ25K6 | 90 | Φ120/140 | 0,18-3,00 | 3.37-135.09 | 130 | 5.5 |
| 37 | Φ25K6 | 90 | Φ160/200 | 0,18-3,00 | 3.33-134.82 | 200 | 8.5 |
| 47 | Φ30K6 | 115 | Φ160/200 | 0,18-5,50 | 3,83-176,88 | 300 | 10 |
| 57 | Φ35K6 | 115 | Φ200/250 | 0,18-7,50 | 4,39-186,89 | 450 | 18 |
| 67 | Φ35K6 | 130 | Φ200/250 | 0,18-7,50 | 4.29-199.81 | 600 | 25 |
| 77 | Φ40K6 | 140 | Φ250/300 | 0h18-11h00 | 5.21-195.24 | 820 | 36 |
| 87 | Φ50K6 | 180 | Φ300/350 | 0h55-22h00 | 5.36-246.54 | 1550 | 63 |
| 97 | Φ60m6 | 225 | Φ350/450 | 0,55-30,00 | 4.49-289.74 | 3000 | 101 |
| 107 | Φ70m6 | 250 | Φ350/450 | 14h20-45h00 | 5.06-249.16 | 4300 | 153 |
| 137 | Φ90m6 | 315 | Φ450/550 | 5h50-55h00 | 5.15-222.60 | 8000 | 220 |
| 147 | Φ110m6 | 335 | Φ450/550 | 11h00-90h00 | 5.0-16.31 | 13000 | 400 |
| 167 | Φ120m6 | 425 | Φ550/660 | 11h00-160h00 | 10.24-229.71 | 18000 | 700 |
